¶ 激光头窗口镜清洁与更换教程
本页适用于 TOOCAA NOVA 10W和20W激光模块的激光头窗口镜，介绍激光头窗口镜的检查、清洁与更换方法，以及激光模块和对焦模块的拆装步骤。
当设备提示维护，或激光头窗口镜表面出现烟尘、黑点、指印及其他污渍时，请按照本页流程检查并清洁。清洁不等于必须更换；若清洁后仍有不可去除的污渍，或发现刮痕、裂纹、破损及烧蚀，应按第6步更换激光头窗口镜。
¶ 维护前准备
- 与激光模块固定螺丝匹配的工具，可使用设备配套工具。
- 干净、柔软的无尘擦拭布，用于清洁模块外表面。
- 洁净的镜头清洁布或镜头清洁纸，用于清洁激光头窗口镜。请将外壳与镜片的擦拭材料分开使用。
- 需要湿擦时，准备适用于该激光头窗口镜镀膜的光学镜片清洁剂，并按照其使用说明操作。
- 需要更换时，准备与设备当前使用的 TOOCAA NOVA 10W或20W激光模块型号匹配的激光头窗口镜。
- 平整、干净的工作台，以及用于放置固定螺丝和拆下部件的位置。
安全提示：停止加工后，关闭设备并断开电源，待激光模块完全冷却再操作。整个拆卸、清洁、更换和安装过程均须在断电状态下进行。请勿在模块未装回、对焦模块未安装到位或固定螺丝未紧固时通电或启动加工。
¶ 操作步骤

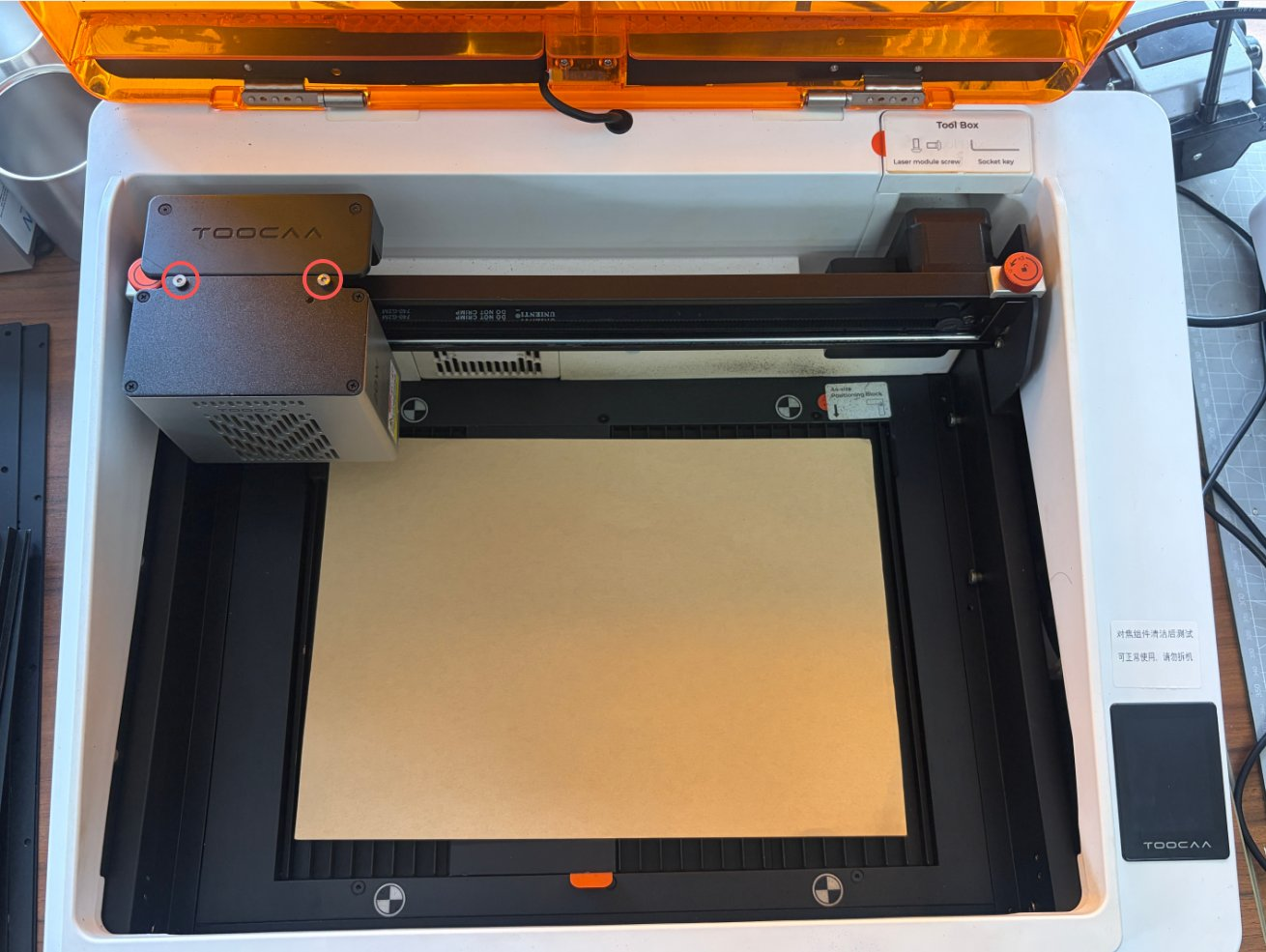

¶ 1. 断电并拆下2颗固定螺丝
- 确认当前加工任务已停止，关闭设备并断开电源。待激光模块完全冷却后，打开顶盖。
- 一手托稳激光模块，使用配套工具拧下图中红圈标出的 2颗固定螺丝，并妥善放置。拆下最后一颗螺丝时，仍应托住模块。

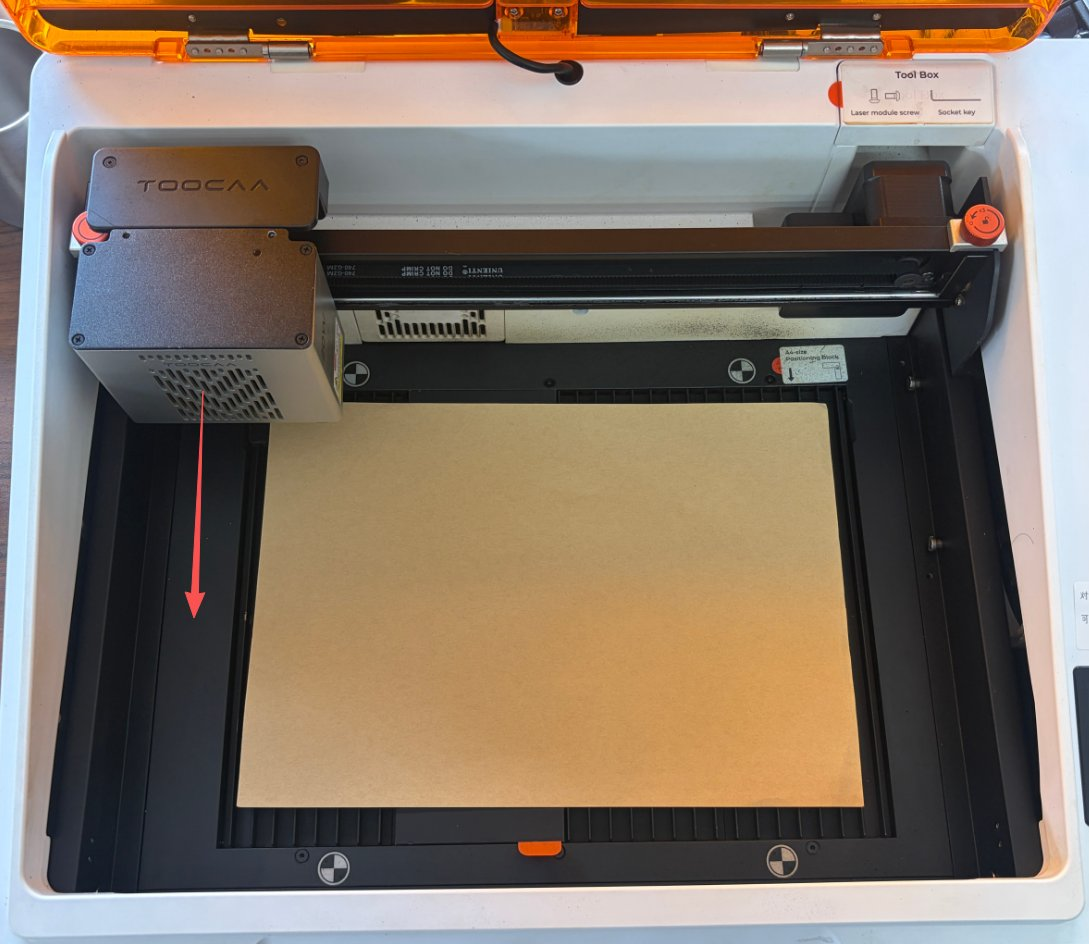

¶ 2. 水平取出激光模块
- 托住激光模块，保持模块水平，沿图中箭头所示方向平稳取出。
- 取出时避免倾斜、磕碰或强行拉拽。若遇到明显阻力，请先检查固定螺丝是否已完全拆下、模块是否仍被安装结构卡住。
- 将拆下的模块放在干净、平稳的工作台上，调整为后续图片所示的操作姿态，避免镜面与台面直接接触。

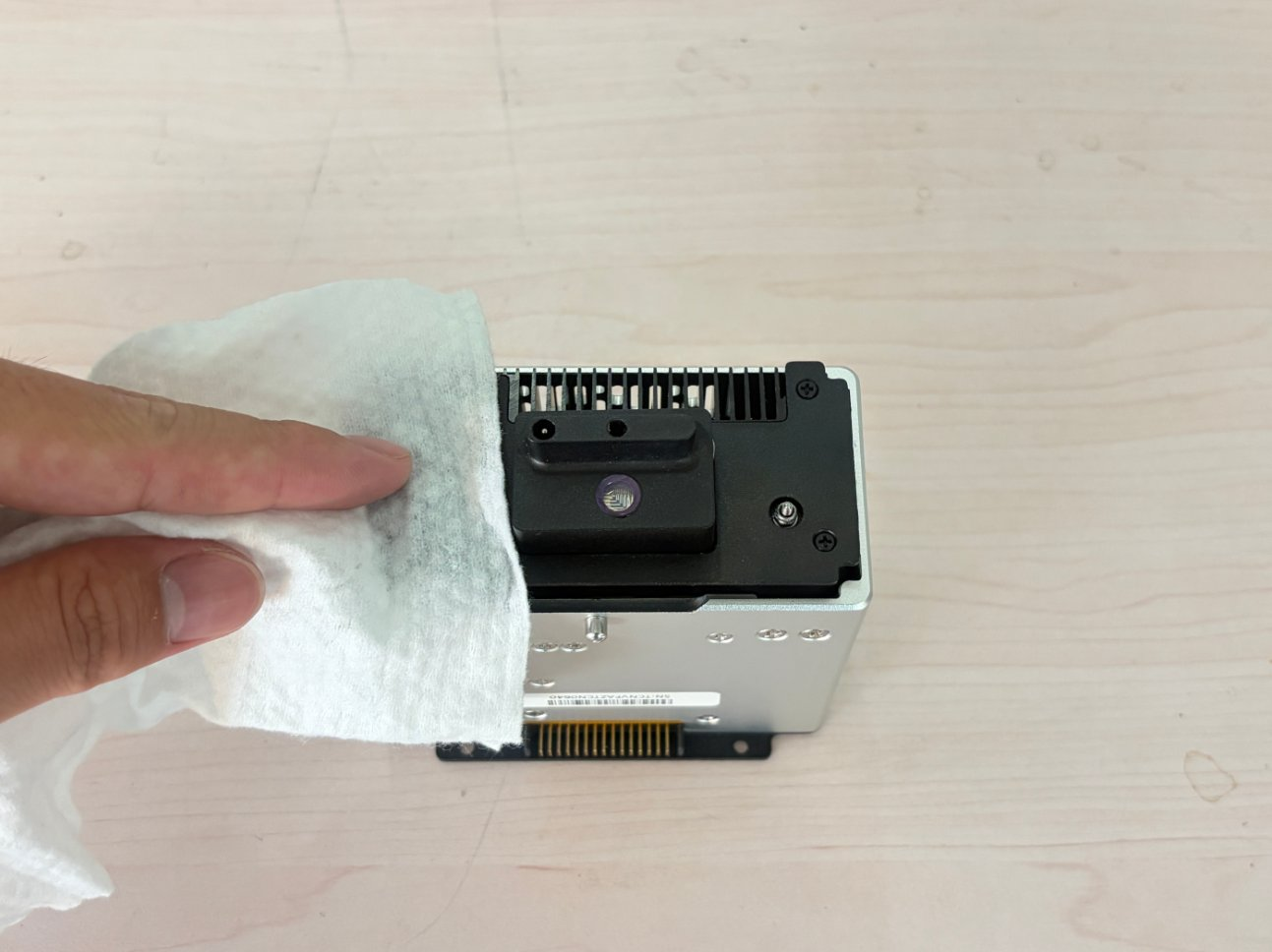

¶ 3. 擦拭激光模块表面
- 使用干净、柔软的无尘擦拭布，轻轻清除模块外表面的烟尘和污渍。
- 擦拭时避免将颗粒带入镜片开口或接口，不要将清洁液直接喷洒到模块上。
- 清洁外壳后，更换为干净的镜片专用擦拭材料，再进行激光头窗口镜清洁。

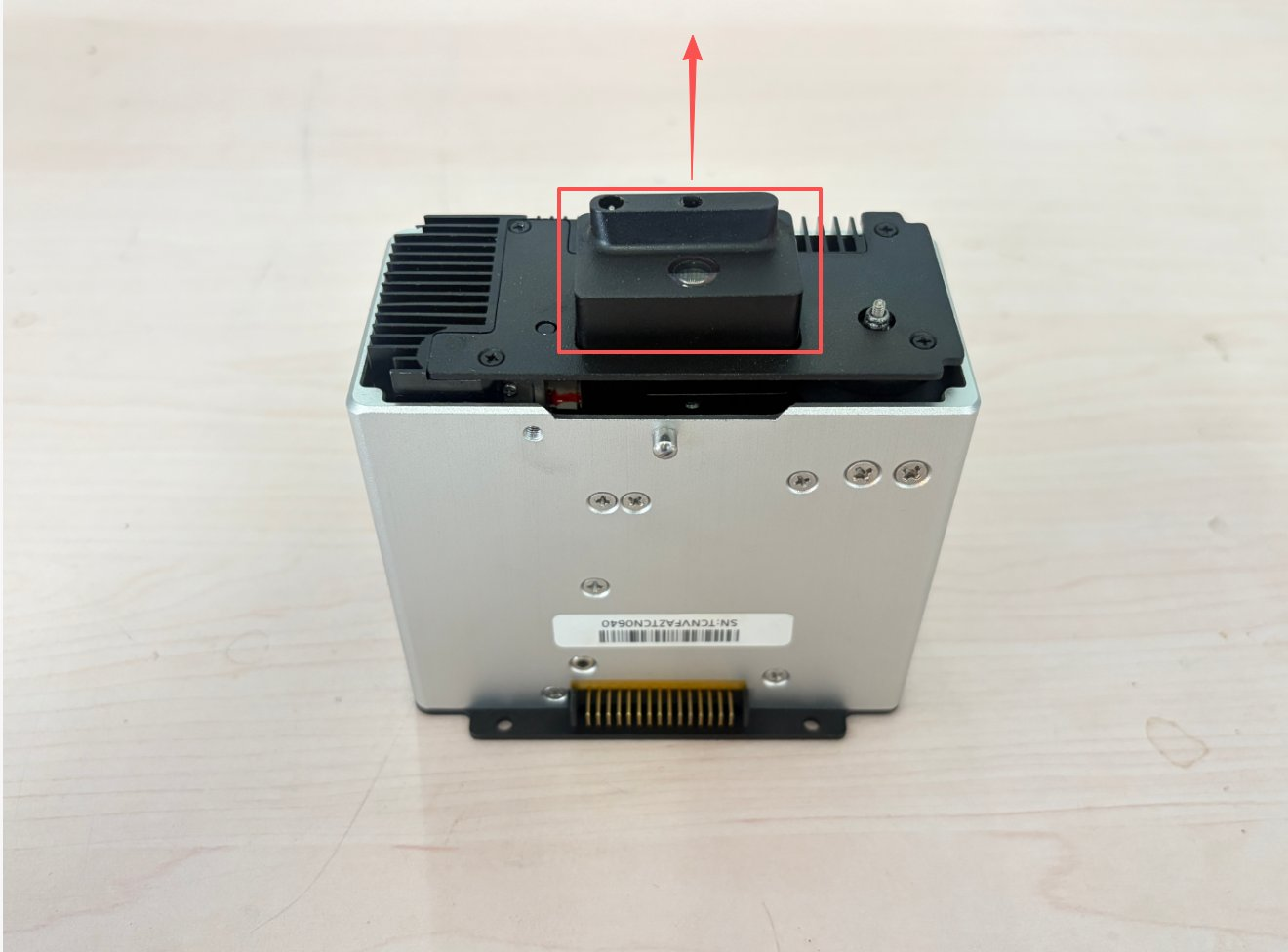

¶ 4. 垂直取出对焦模块
- 按照图示姿态放置激光模块，握住红框标出的对焦模块本体。
- 沿箭头方向 垂直向上拔出 对焦模块，露出激光头窗口镜。动作应平稳，避免侧向扳动或拉扯探针。
- 将取下的对焦模块放在干净、稳妥的位置，避免探针受压或弯折。

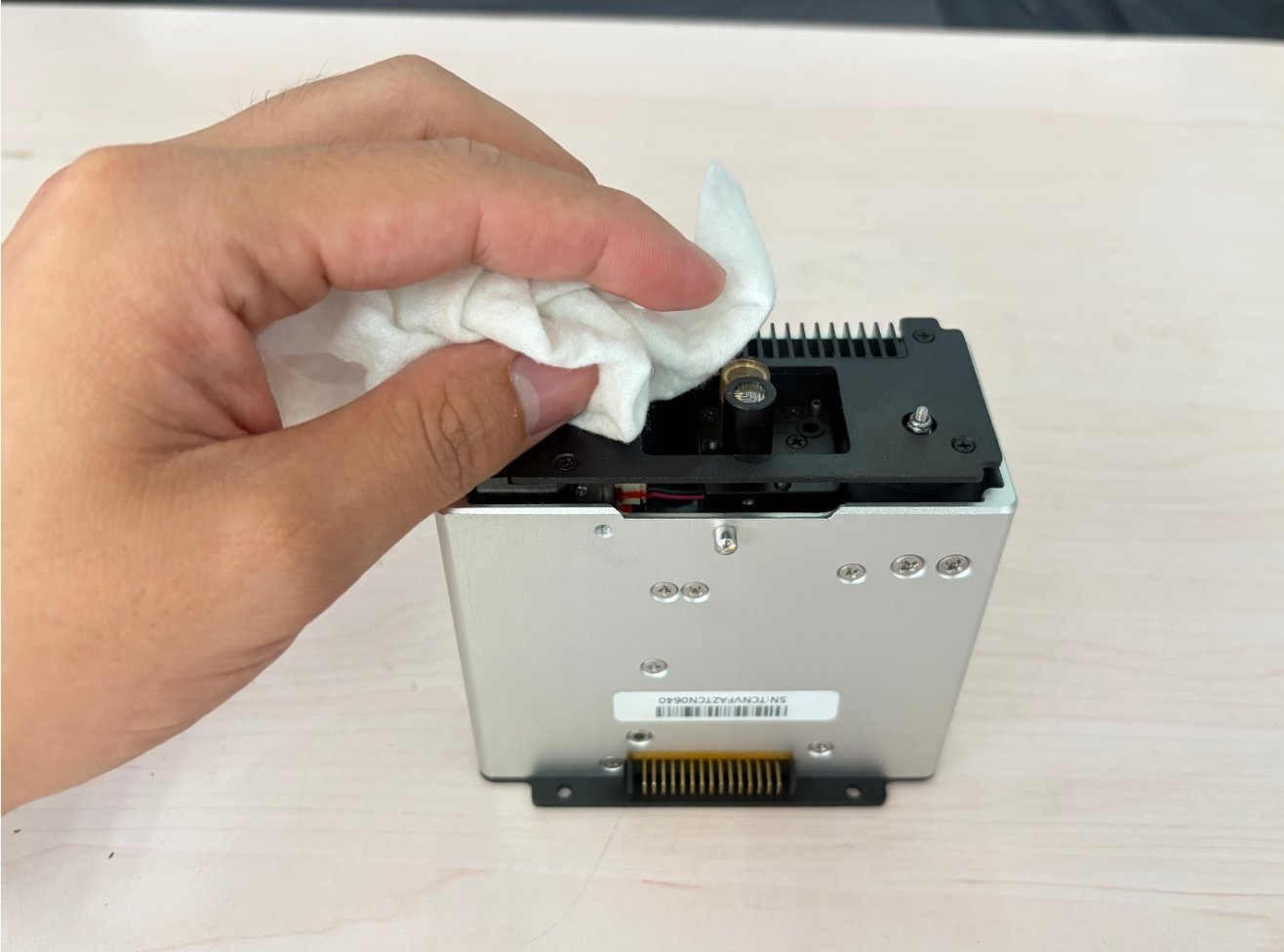

¶ 5. 清洁激光头窗口镜
- 在光线充足的环境下观察激光头窗口镜，确认烟尘、黑点和污渍的位置。
- 先轻轻清除松散浮尘，再使用洁净的镜头清洁布或镜头清洁纸，轻拭激光头窗口镜表面。擦拭过程中及时换用干净部位，避免带着颗粒反复摩擦。
- 如需湿擦，按所用光学镜片清洁剂的说明少量润湿擦拭材料，再轻拭镜面；不要将液体直接喷洒或滴入模块。
- 等待镜面和周围清洁部位完全干燥后再检查。不要用手指直接触摸镜面，也不要使用尖锐工具刮除污渍。
¶ 6. 检查激光头窗口镜，必要时更换
清洁并干燥后，重新观察激光头窗口镜表面：

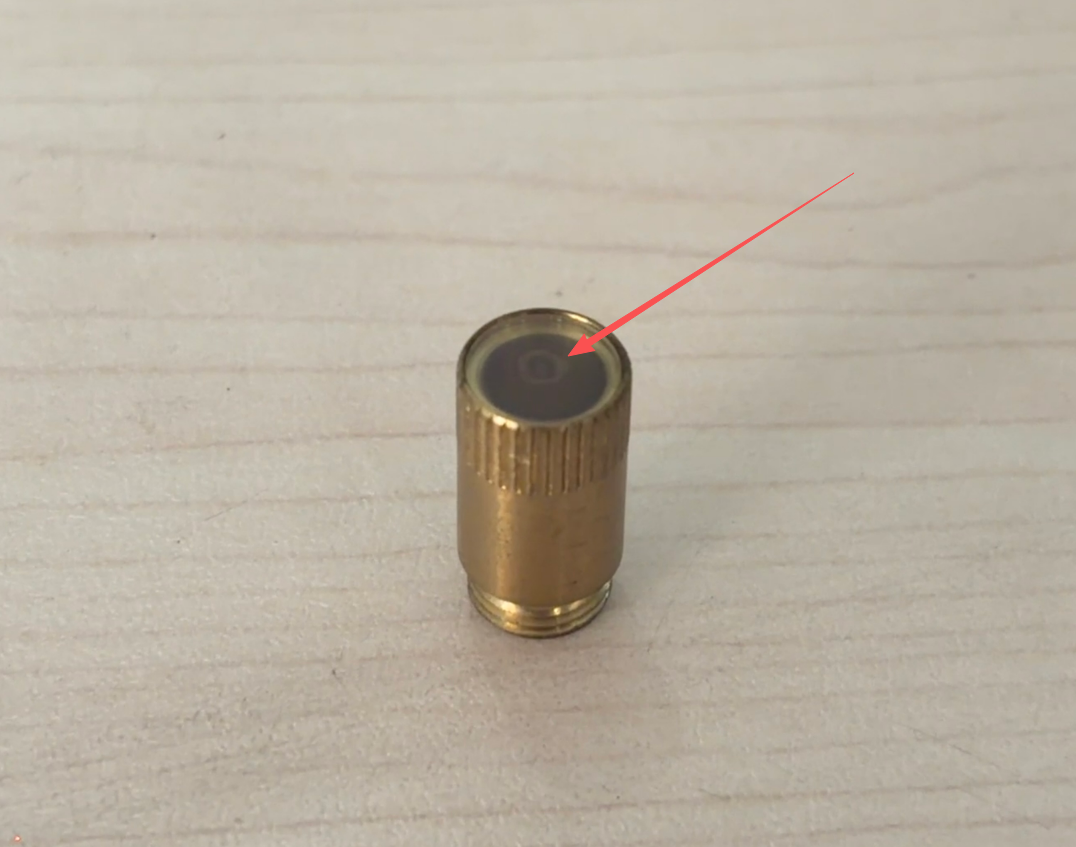

如下图所示，若清洁并干燥后，激光头窗口镜表面仍有无法去除的痕迹、污渍或影响透光的污染，应更换新的激光头窗口镜，不要反复用力擦拭。
| 检查结果 | 处理方式 |
|---|---|
| 污渍已去除，镜面清晰，未发现损伤 | 无需更换，继续执行第7步。 |
| 仍有无法清除的污渍，或发现刮痕、裂纹、破损及烧蚀 | 停止反复擦拭，更换相同规格的新激光头窗口镜。 |
需要更换时，按以下步骤操作：

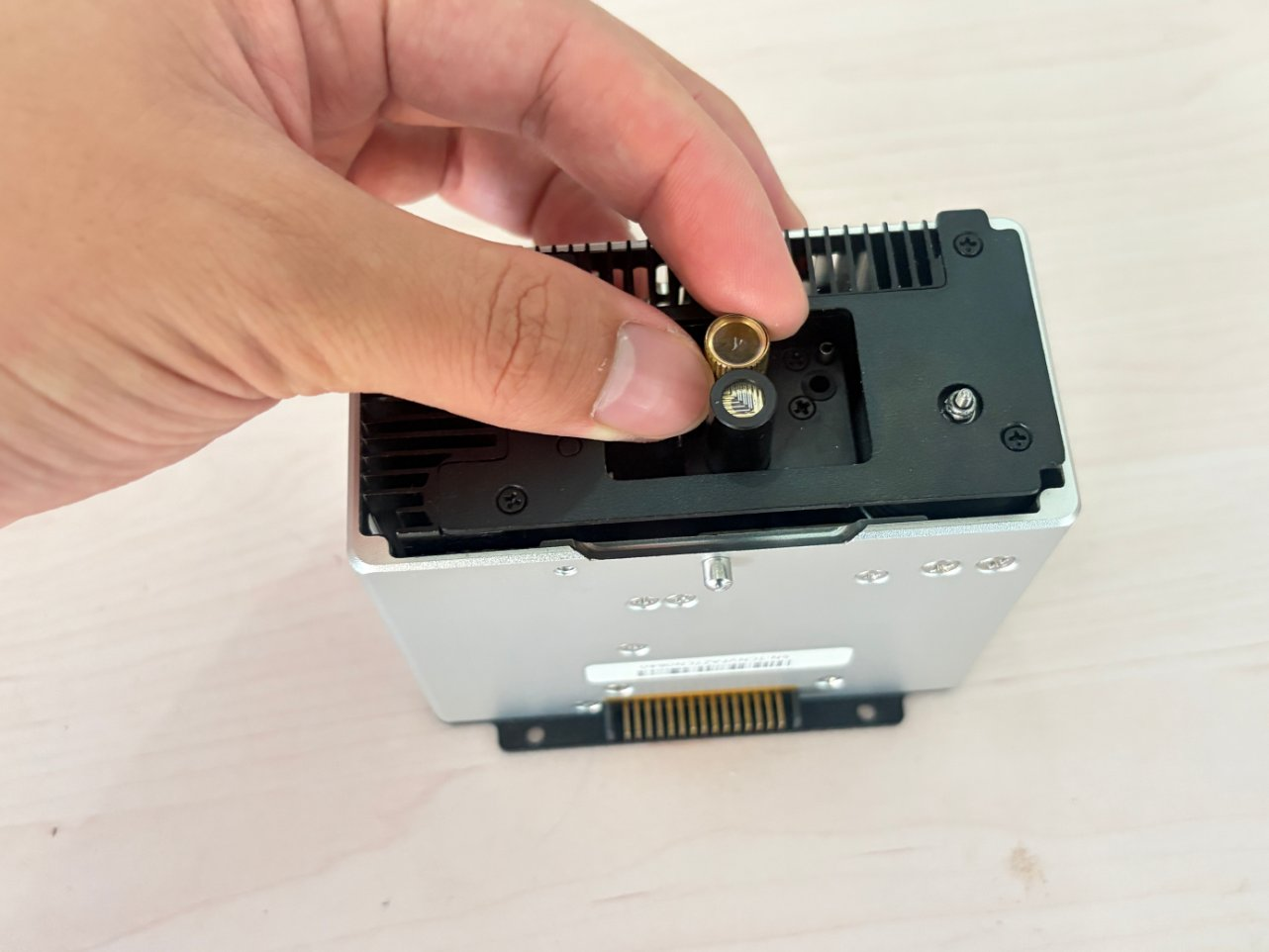

- 握住激光头窗口镜组件的金属外圈，以正对激光头窗口镜观察的视角，逆时针旋转，平稳取出激光头窗口镜组件。
- 取出新激光头窗口镜，检查其表面清洁、无损伤。拿取时握住金属外圈，避免触摸镜面。
- 将新激光头窗口镜对正原安装位置，顺时针轻轻旋入，确认安装到位且无松动。若螺纹未对正或遇到异常阻力，请停止并重新对正，不要强行旋入。
- 安装后再次确认镜面洁净，且没有遗留擦拭纤维或其他异物。
请勿在未安装激光头窗口镜，或激光头窗口镜已损坏、未安装到位的情况下启动加工。

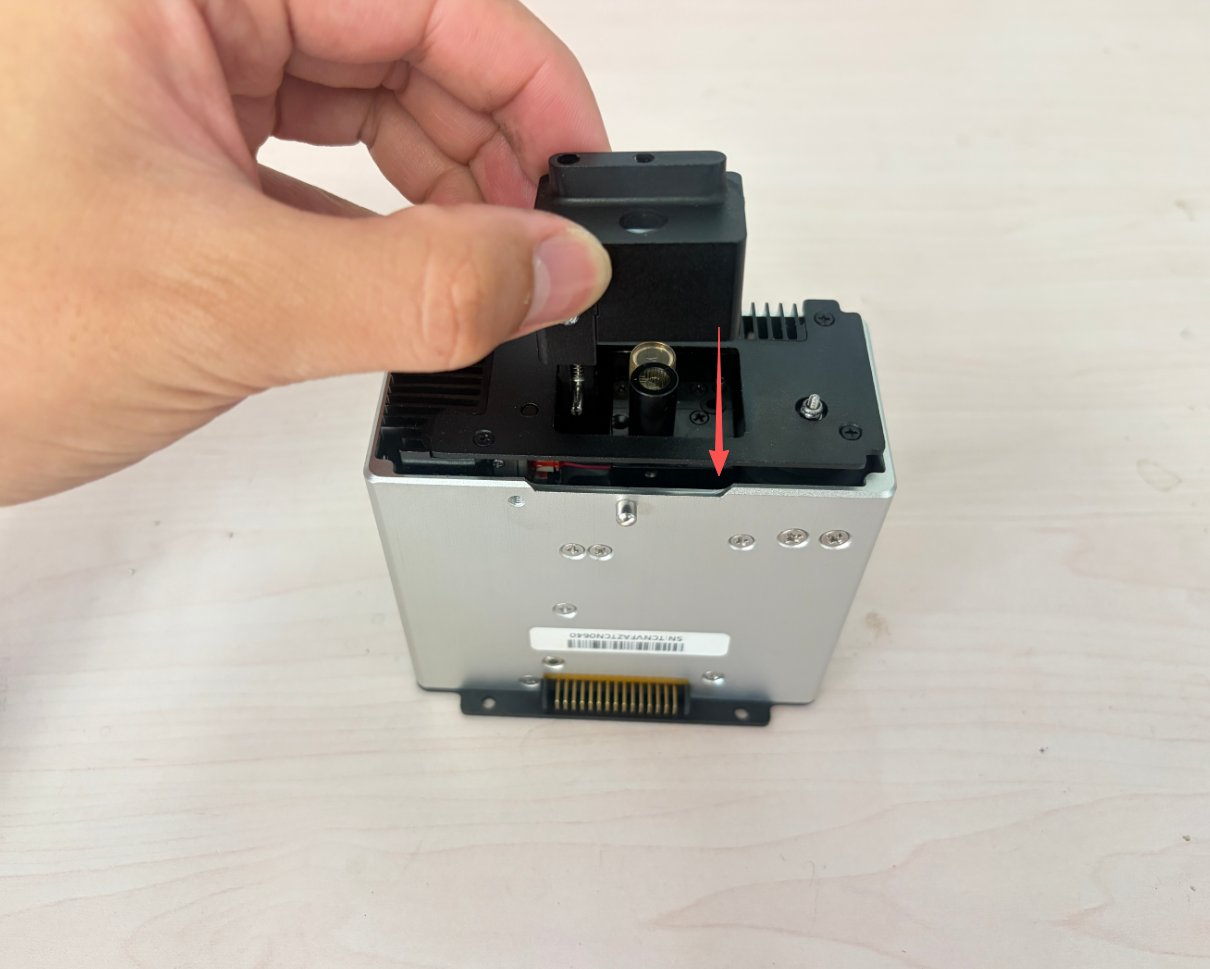

¶ 7. 装回对焦模块
- 检查对焦模块安装区域，确认没有灰尘、擦拭纤维或其他异物。
- 将对焦模块对准原安装位置，沿图中箭头方向 垂直装回。请握住模块本体，避免挤压或弯折探针。
- 确认对焦模块贴合到位，无倾斜、松动或异物阻挡。

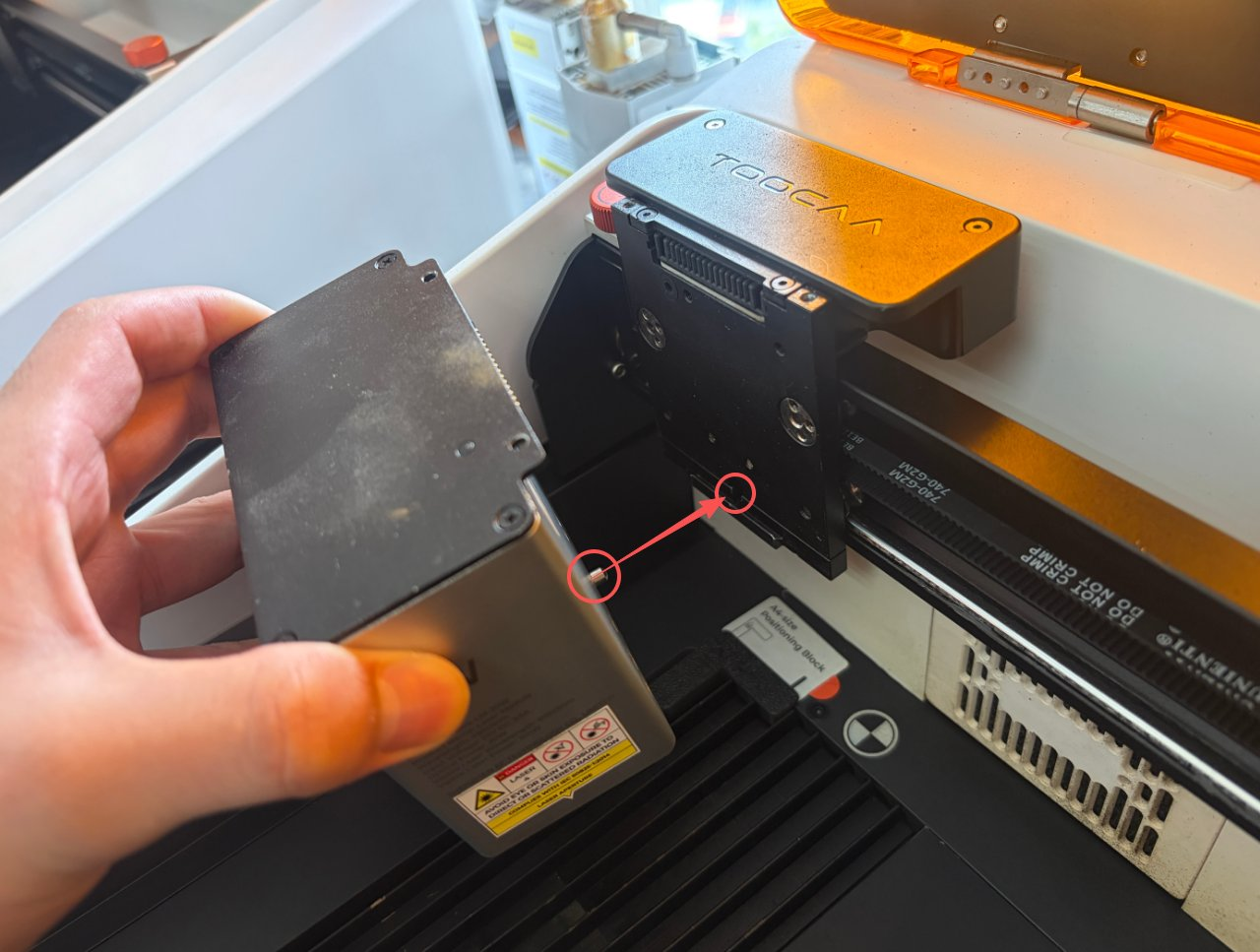

¶ 8. 装回激光模块并固定
- 一手托稳激光模块，对准图中标出的定位结构和原安装位置，将模块平稳装回。
- 确认模块贴合到位，接口及安装部位没有异物阻挡。安装过程中若有明显阻力，请退出并重新对正。
- 将第1步拆下的 2颗固定螺丝 装回并拧紧，确认模块固定牢靠，不得晃动或滑落。
¶ 维护后检查
- 激光头窗口镜表面洁净、清晰、干燥，无可见损伤和遗留纤维。
- 激光头窗口镜及对焦模块均已安装到位，激光模块的2颗固定螺丝已紧固。
- 工作区域内的工具、擦拭材料、拆下的旧件及残渣已清理干净。
完成上述检查后，闭合顶盖，再恢复供电。按照设备正常操作流程，使用合适的测试材料进行小范围试加工，检查识别、对焦及加工效果是否正常。
如果出现模块识别异常、对焦异常、异响，或清洁/更换后加工效果仍明显异常，请停止加工，关闭设备并断开电源，复查安装状态；无法解决时联系 TOOCAA 售后支持。
实际完成清洁或更换后，可在维护页面重置该项维护计时。请勿在尚未完成维护时提前重置。
