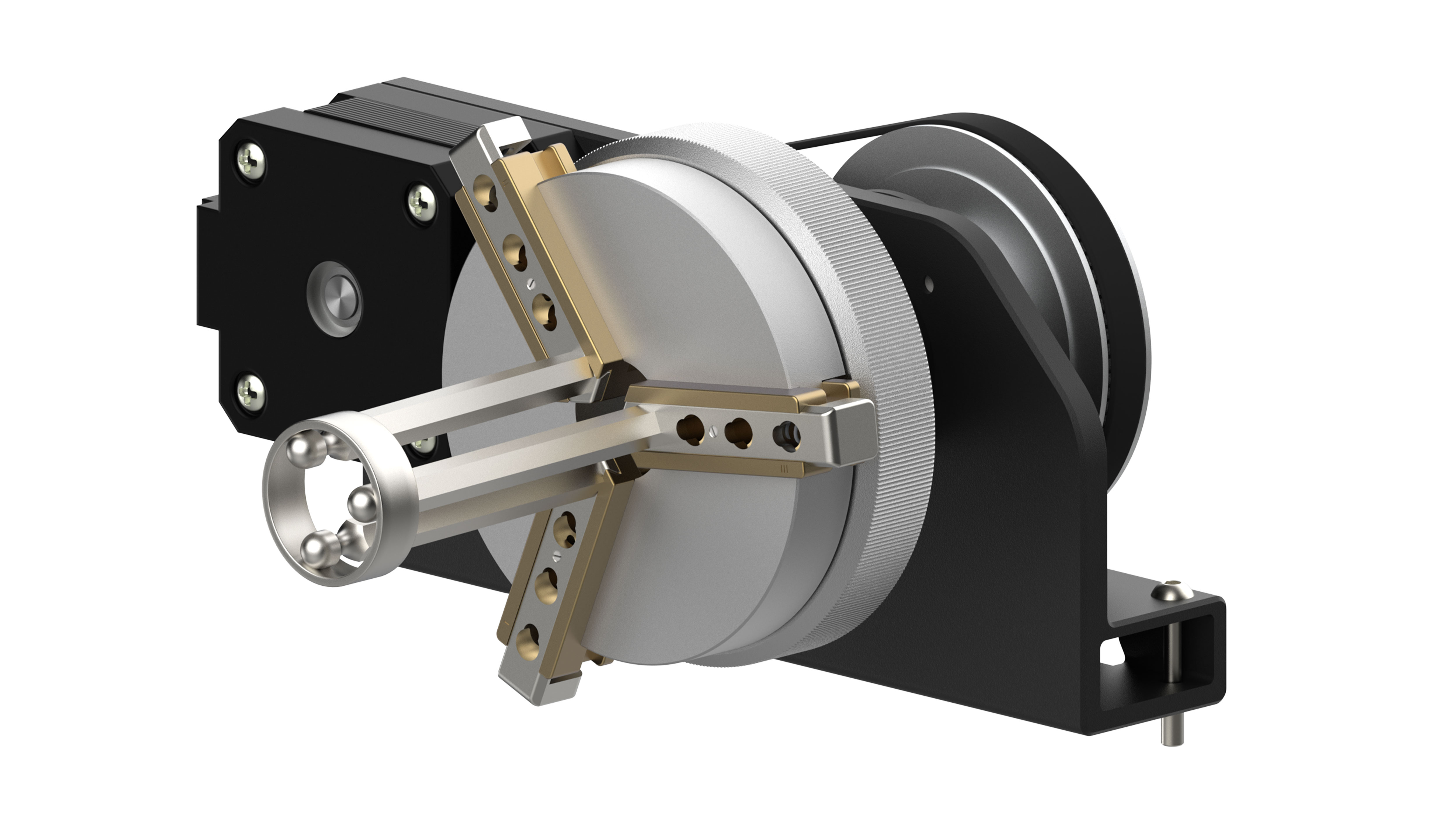

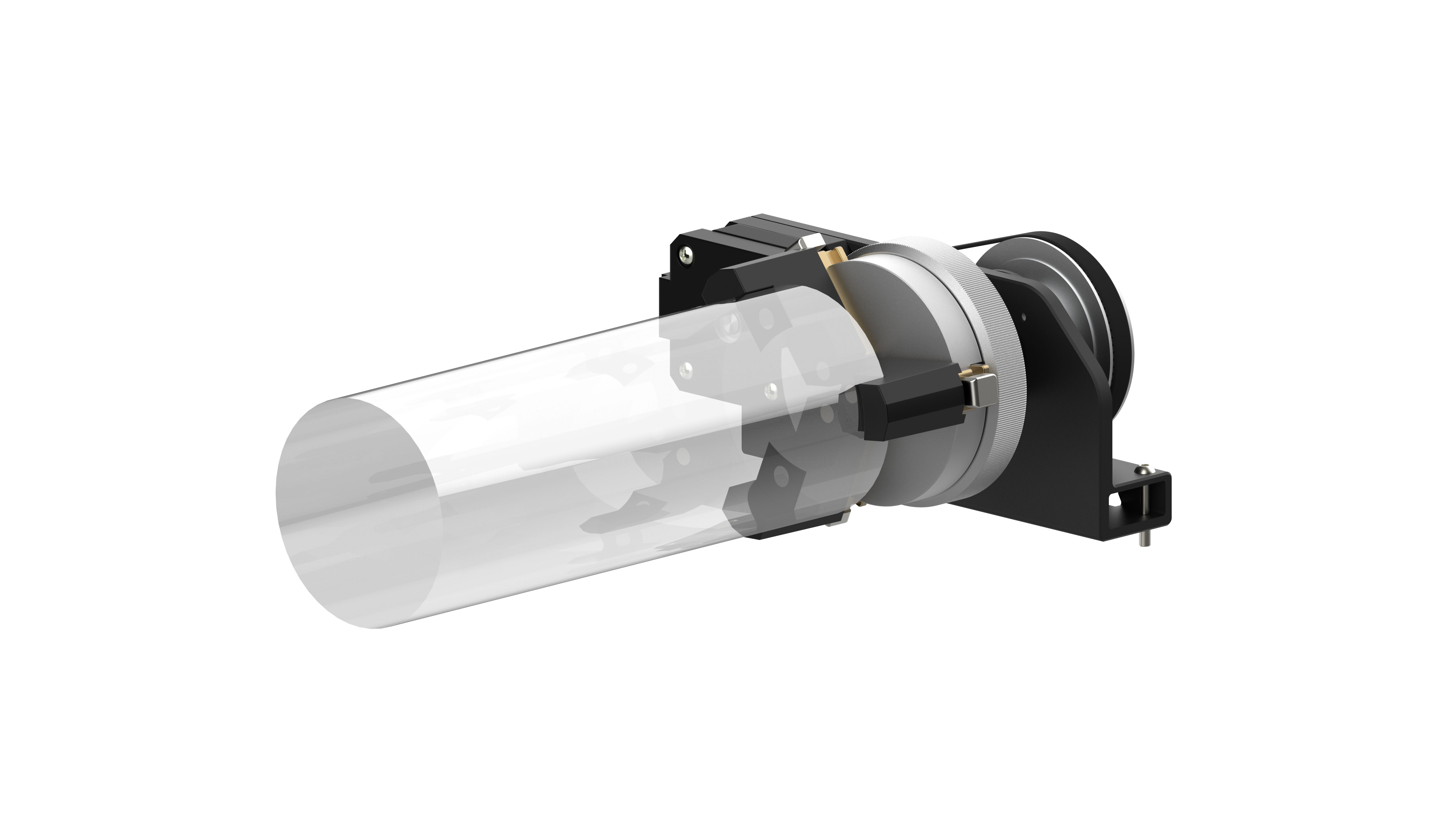

了解您的TOOCAA NOVA旋转配件
TOOCAA NOVA 旋转配件是一款多功能旋转配件，专为各种材料的精密加工而设计。
它提供 2 种配件类型，可在多种场景下处理不同类型的材料，满足追求高质量雕刻与切割解决方案的爱好者与专业人士需求。
适用于：手工项目、模型制作、小批量生产及教育用途。
核心特点
【灵活百搭】
2 合 1 多功能旋转配件，180° 可调三爪卡盘适用于约 90% 的日常圆柱体、球体及各类异形物体，可在酒杯、珠宝、棒球棒、戒指等材料上自由创作。【独家专利】
全球独有的三秒快拆钳口专利设计，通过快速更换不同类型的锁紧部件，实现不同直径物体的 360° 雕刻，无需拆卸与收纳零件，大幅提升创作效率。【极速精准】
激光旋转卡盘最大雕刻速度可达 360°/秒，配备高精密步进电机，最小步距角度 0.02°，精准还原创意细节。【服务至上】
使用过程中如遇任何问题，请随时联系我们。TOOCAA 产品专家将在 24 小时内提供专业技术支持与贴心服务。
产品参数
| 项目 | 参数 |
|---|---|
| 产品名 | TOOCAA NOVA Rotary |
| 产品尺寸 | 130.00 × 106.00 × 80.00 mm |
| 产品重量 | 净重 0.83 kg |
| 配件种类 | 卡盘旋转 / 环形旋转 |
| 雕刻直径范围 | 卡盘旋转：0–120 mm 环形旋转：12–100 mm |
| 兼容机器 | TOOCAA NOVA |
| 兼容软件 | TOOCAA Studio / LightBurn |
适用物体参考
当雕刻大型或不规则耗材时，需要选择不同类型的旋转配件。以下为各配件的适用物体参考。
| 配件种类 | 适用物体 | 直径范围 | 使用场景 |
|---|---|---|---|
| 卡盘旋转 | 具有圆形或非圆形底座的物体 | 0–120 mm |  |
| 环形旋转 | 戒指等外圈物体 | 12–100 mm |  |
卡盘旋转配件操作教程

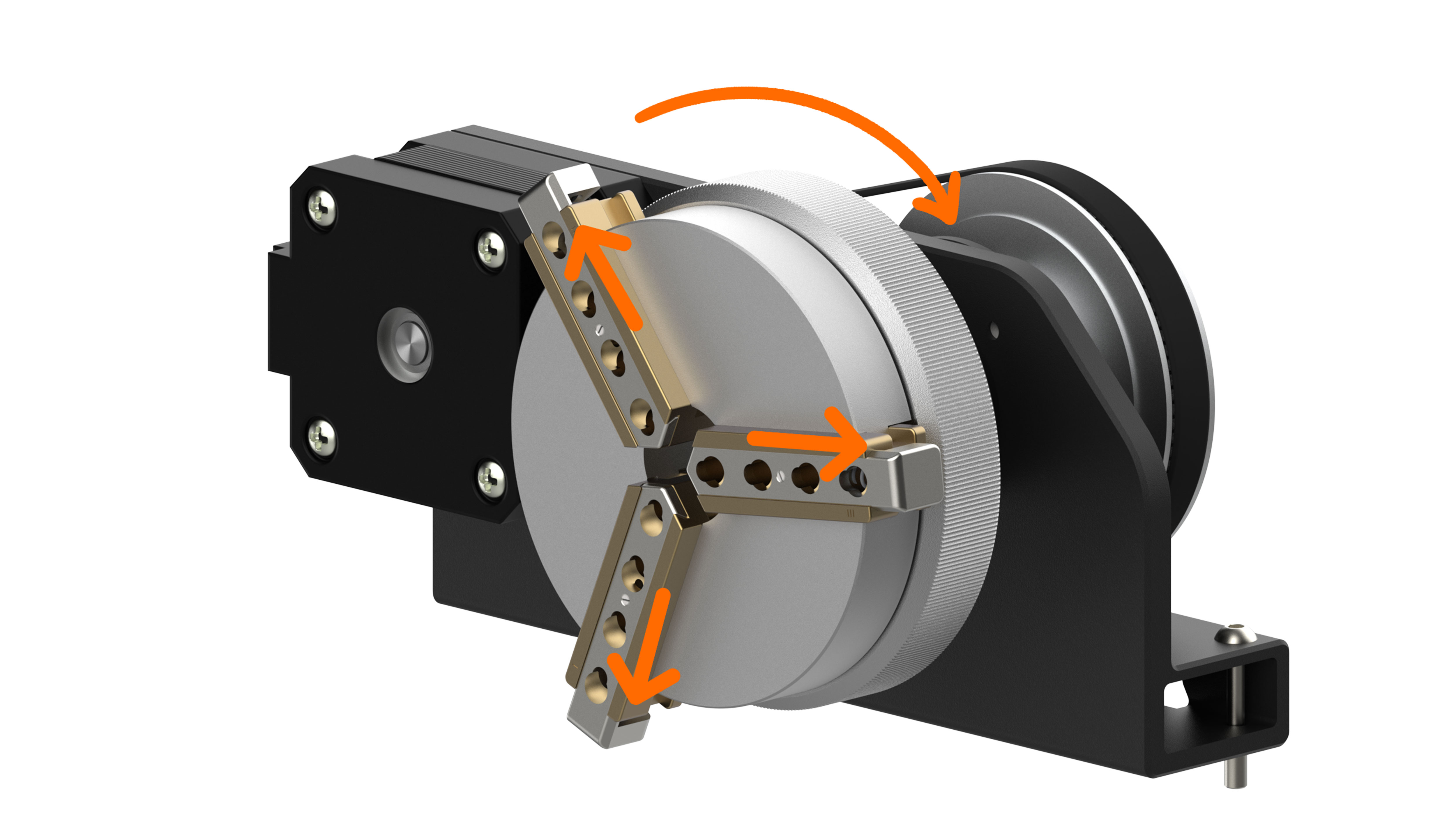

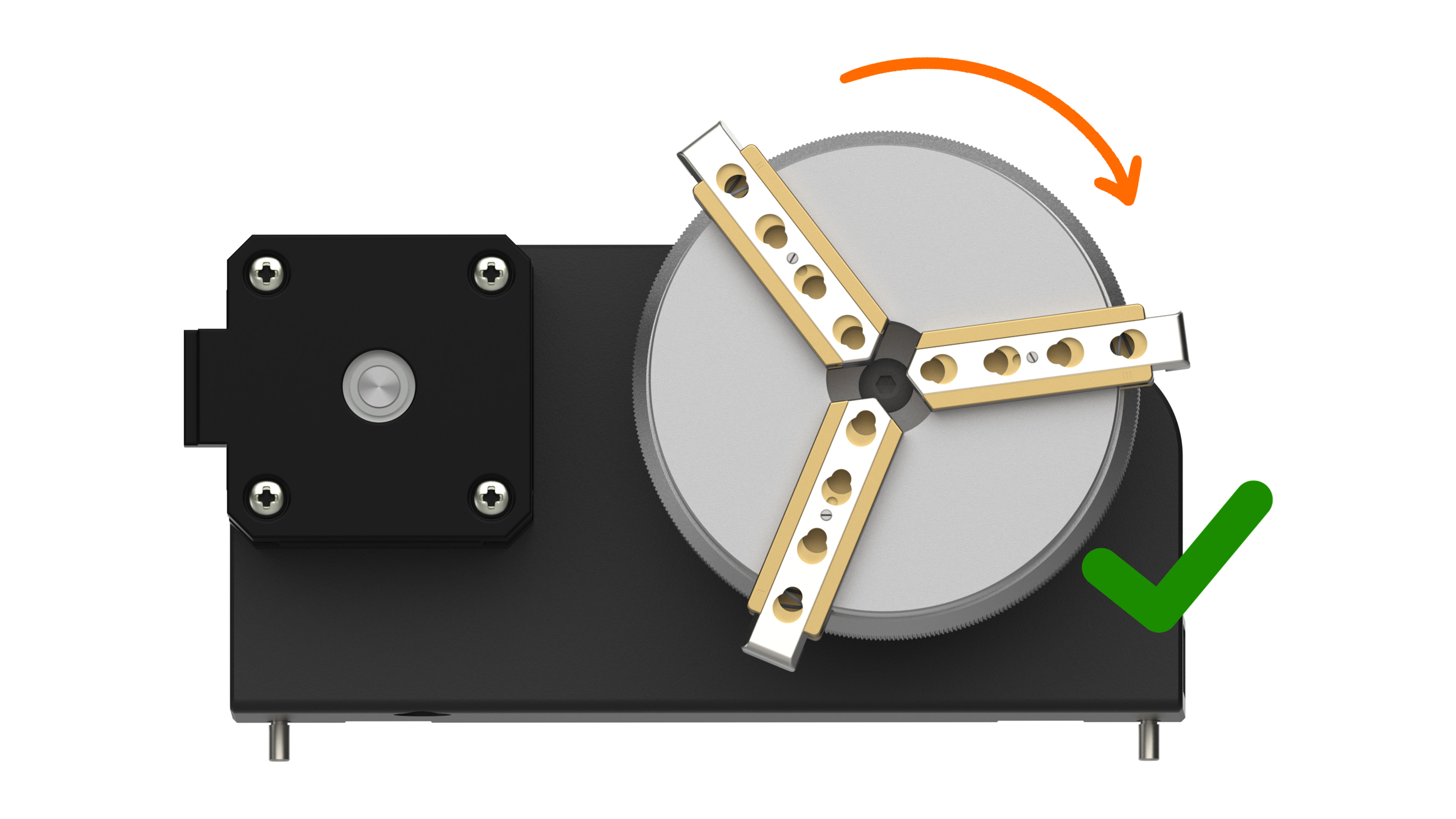

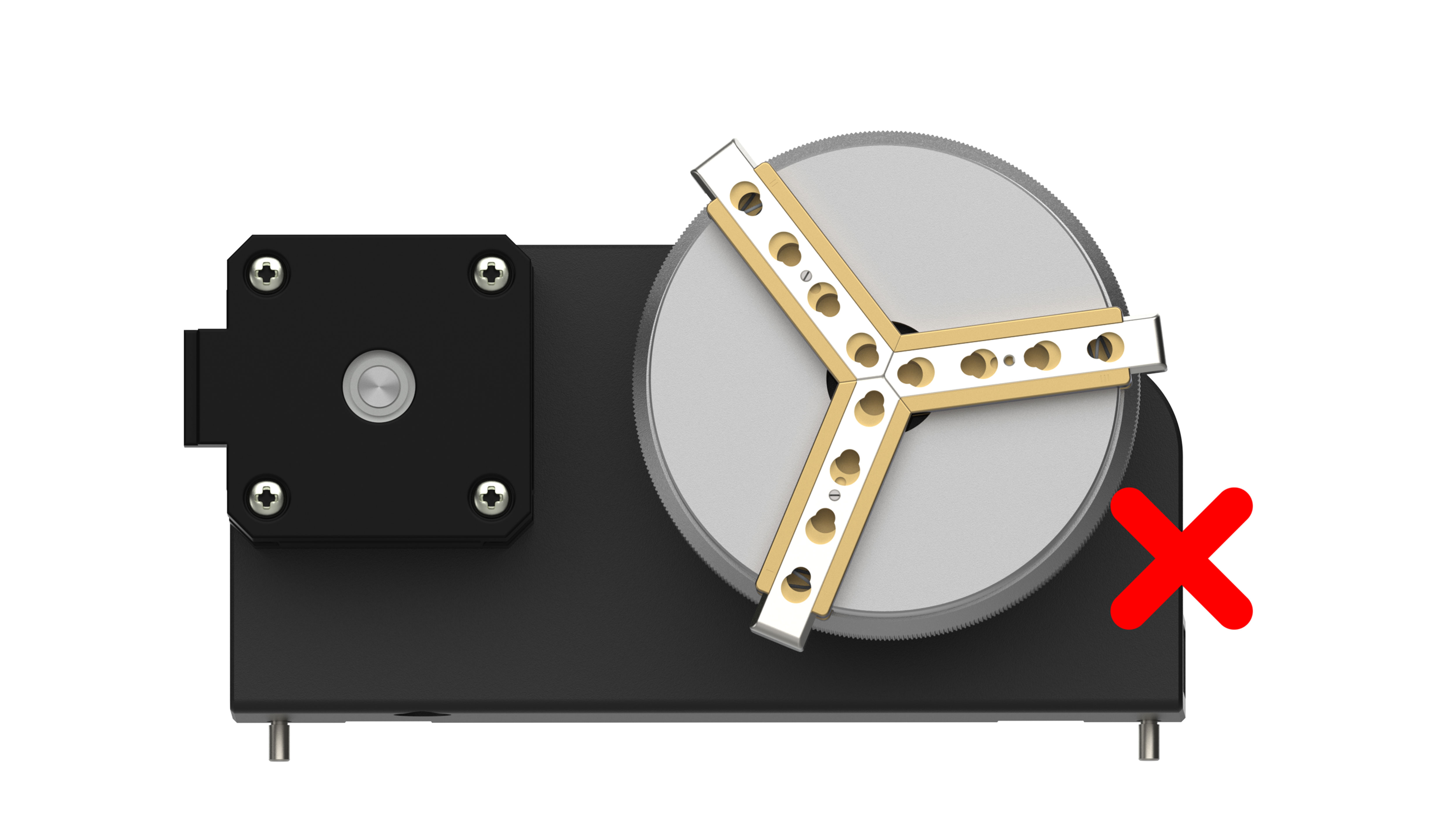

如图所示，顺时针旋转卡盘旋钮为解锁，逆时针旋转为锁紧。
通过调节旋钮，使卡盘展开或收缩，方便插入拓展夹爪。
向下按住卡盘顶部按键，将匹配耗材尺寸的拓展夹爪插入卡盘。
环形旋转配件操作教程
- 顺时针旋转卡盘旋钮解锁，逆时针旋转锁紧，通过调节卡盘尺寸，便于插入卡盘卡针。
向下按住卡盘顶部按键，将卡盘卡针/插入与耗材尺寸匹配的位置。
<img src="http://wiki-toocaa.oss-cn-hongkong.aliyuncs.com/NOVA/Rotary/8.jpg" alt="图片描述" width="1000" /><br/>
设备连接操作

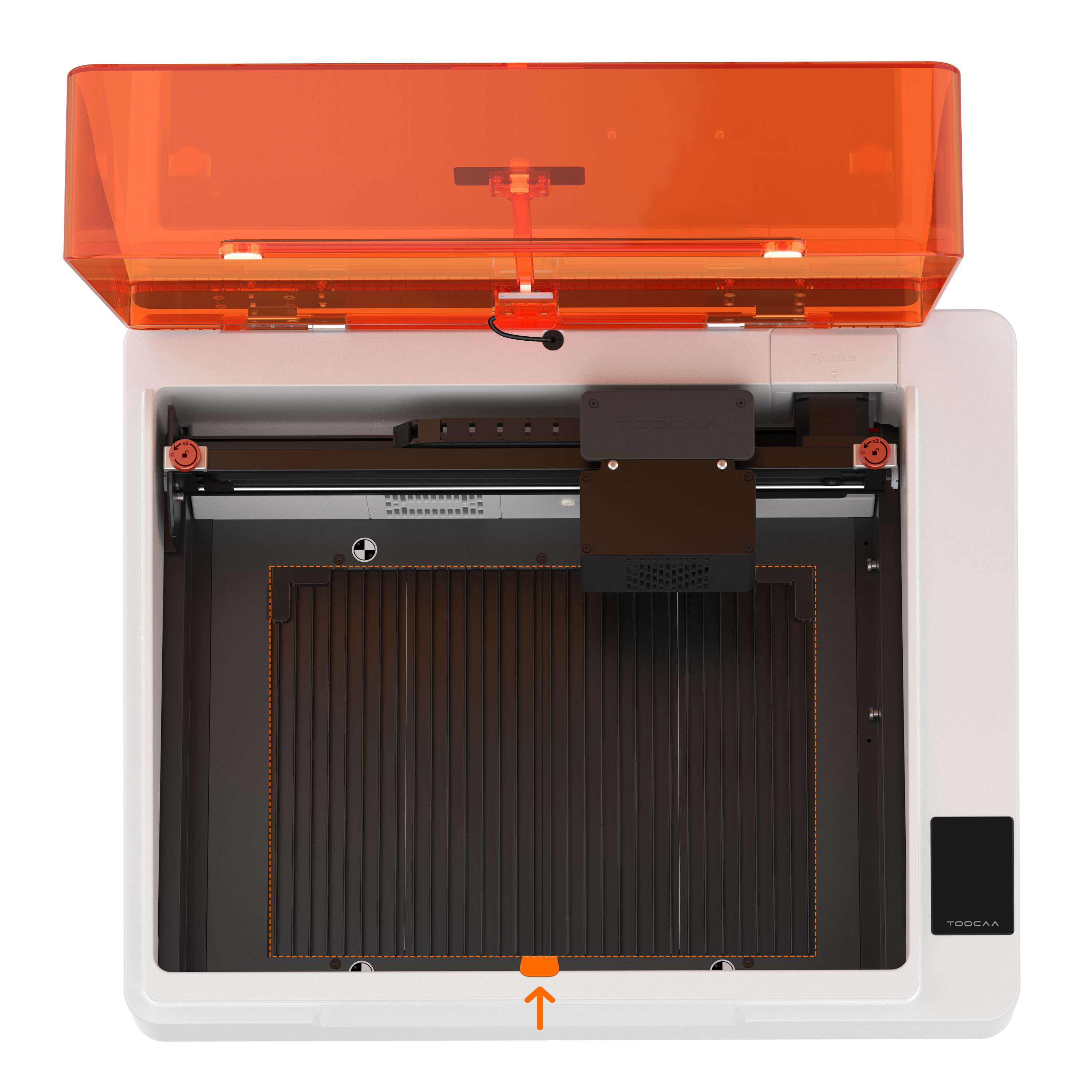

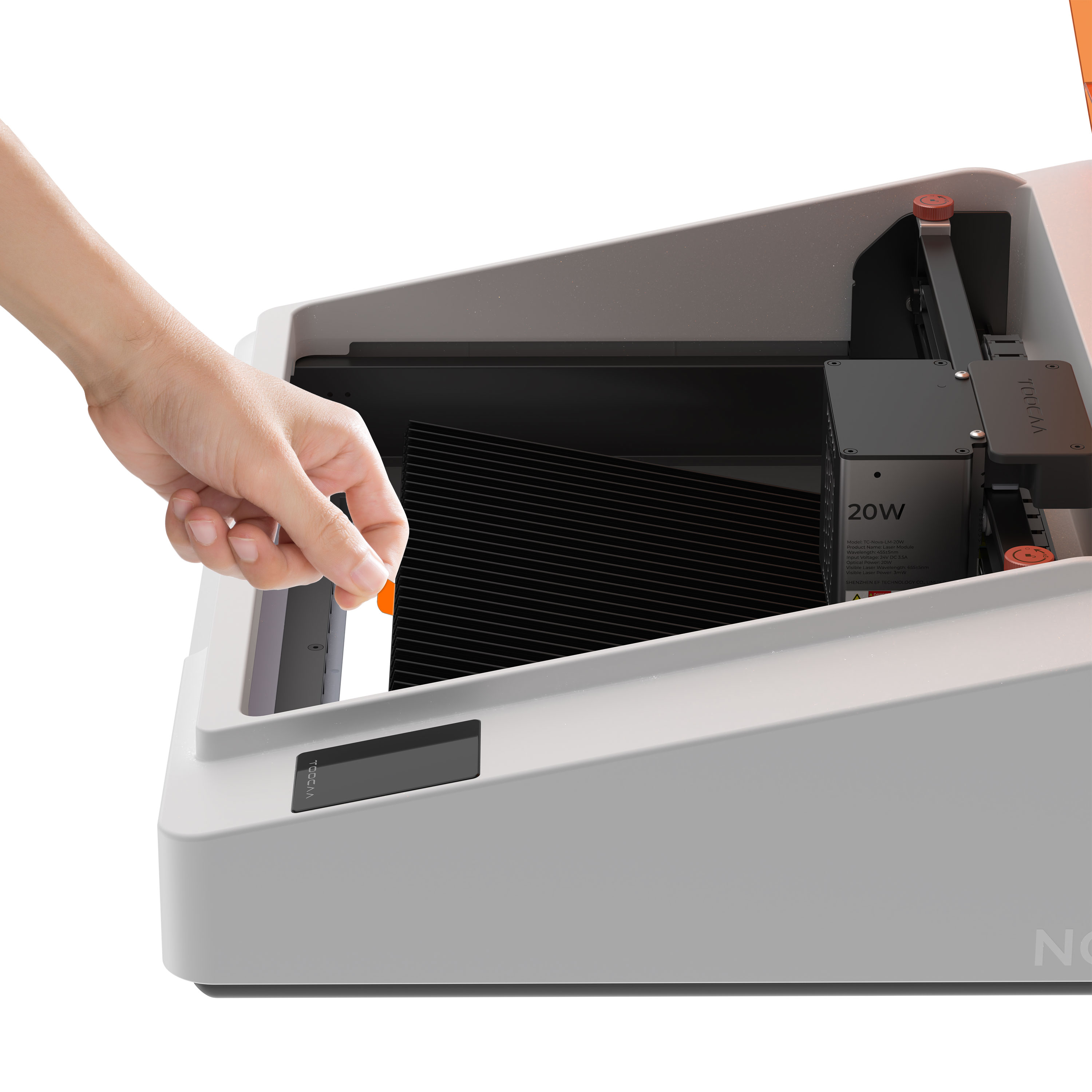

- 在关机状态下，通过橙色提手取出 TOOCAA NOVA 刀板与底板。

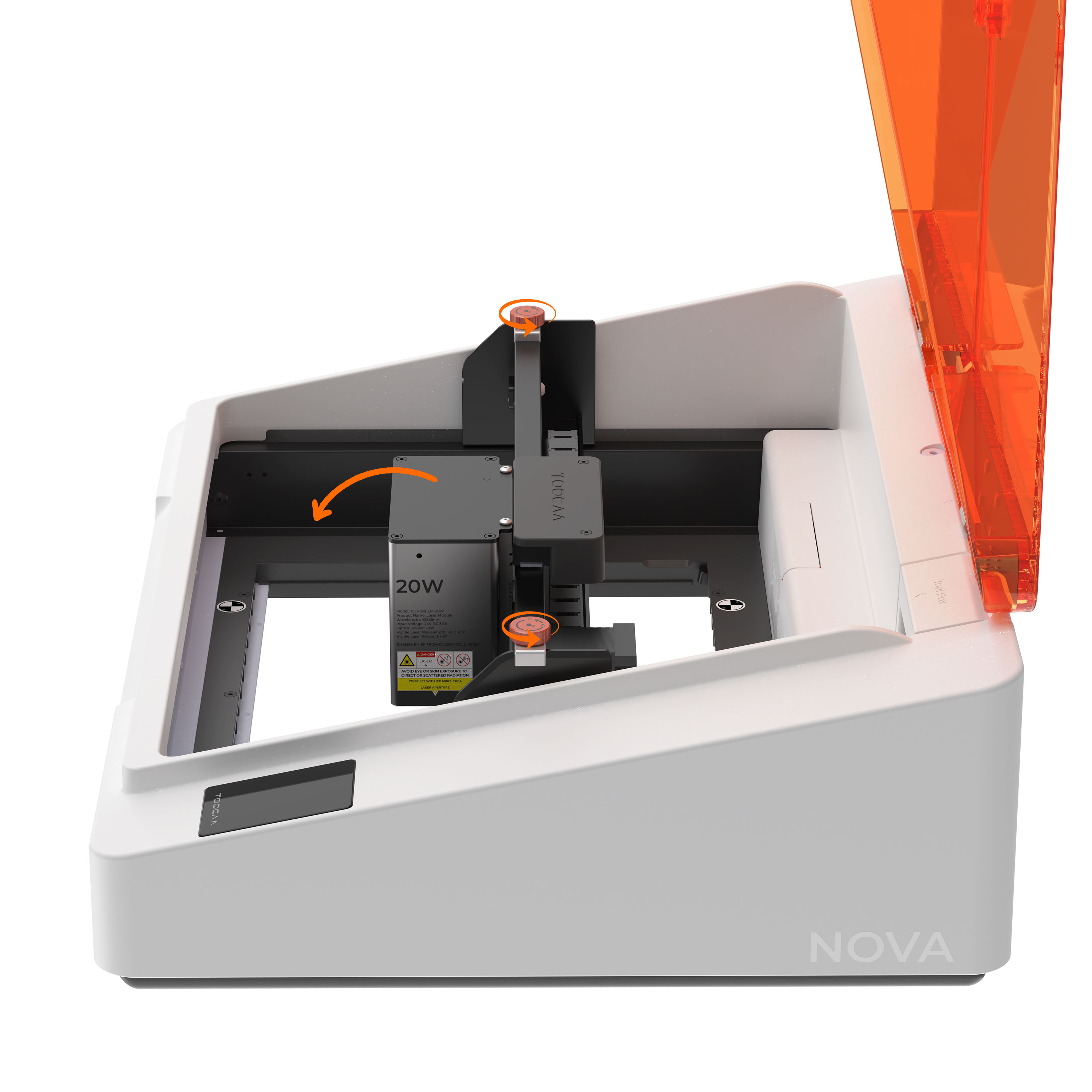

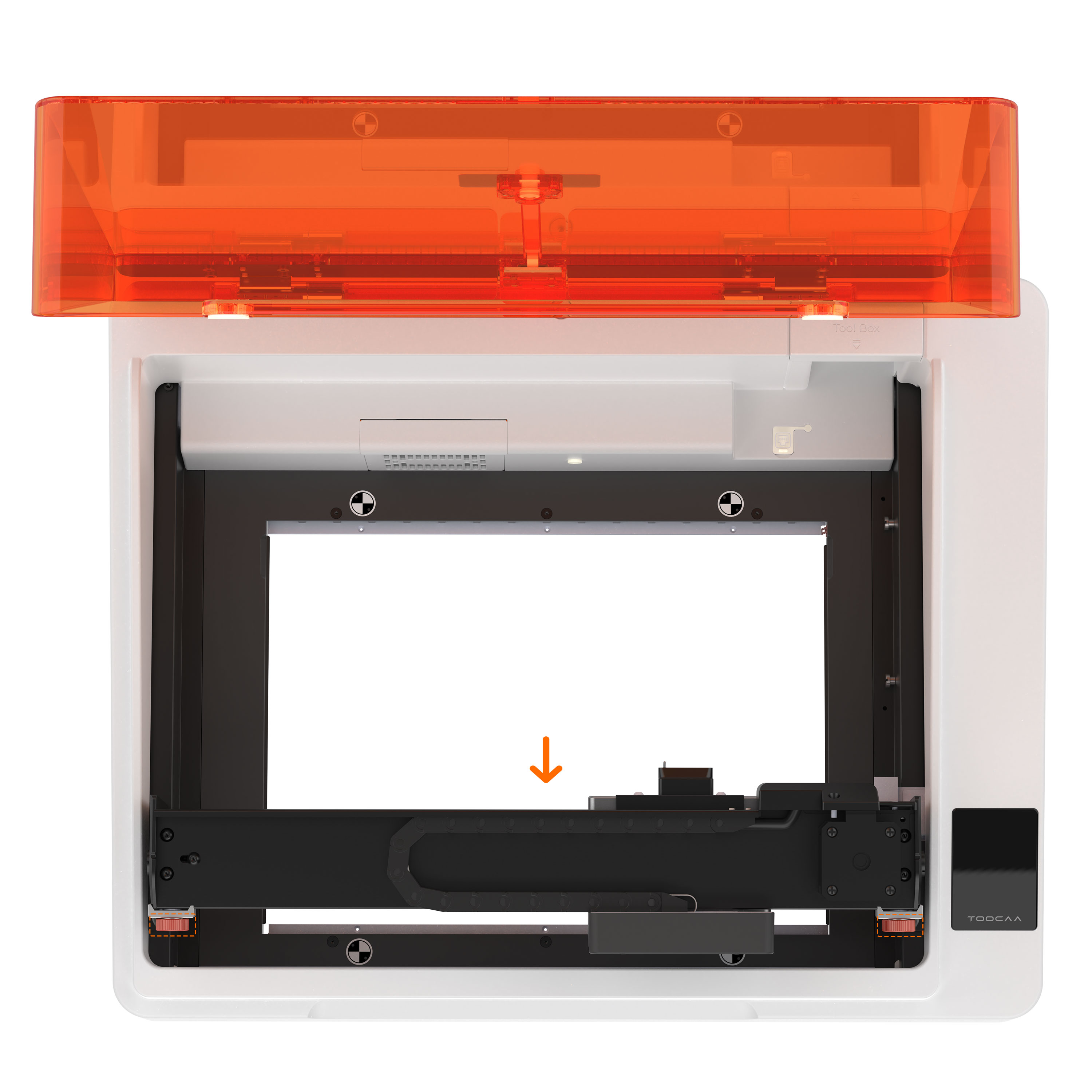

- 逆时针旋转 X 轴旋钮 3 圈，将 X 轴翻转 90° 后拧紧，并移至机器底侧。

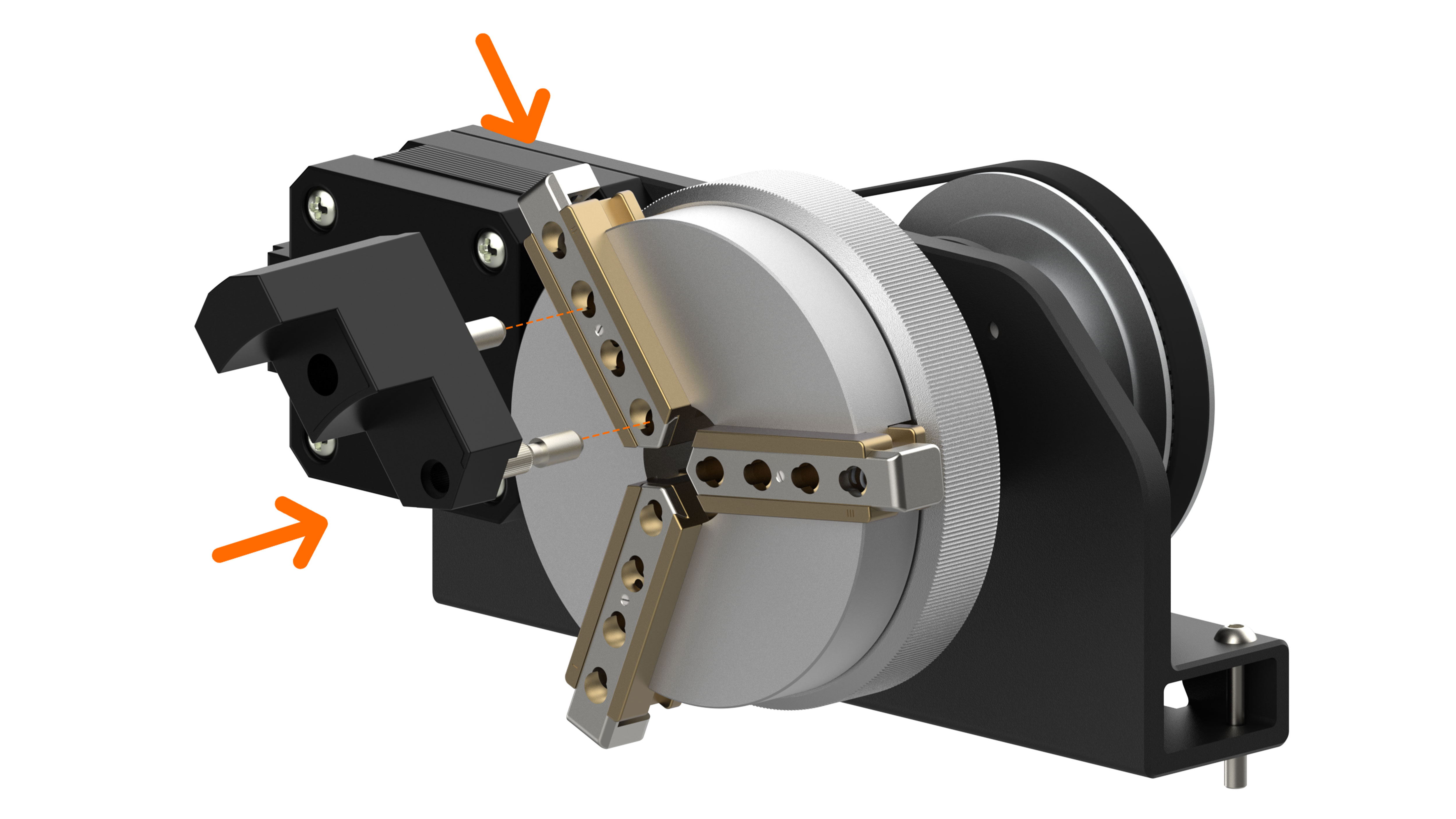

将旋转配件插入机身右侧连接口，并拧紧螺丝。

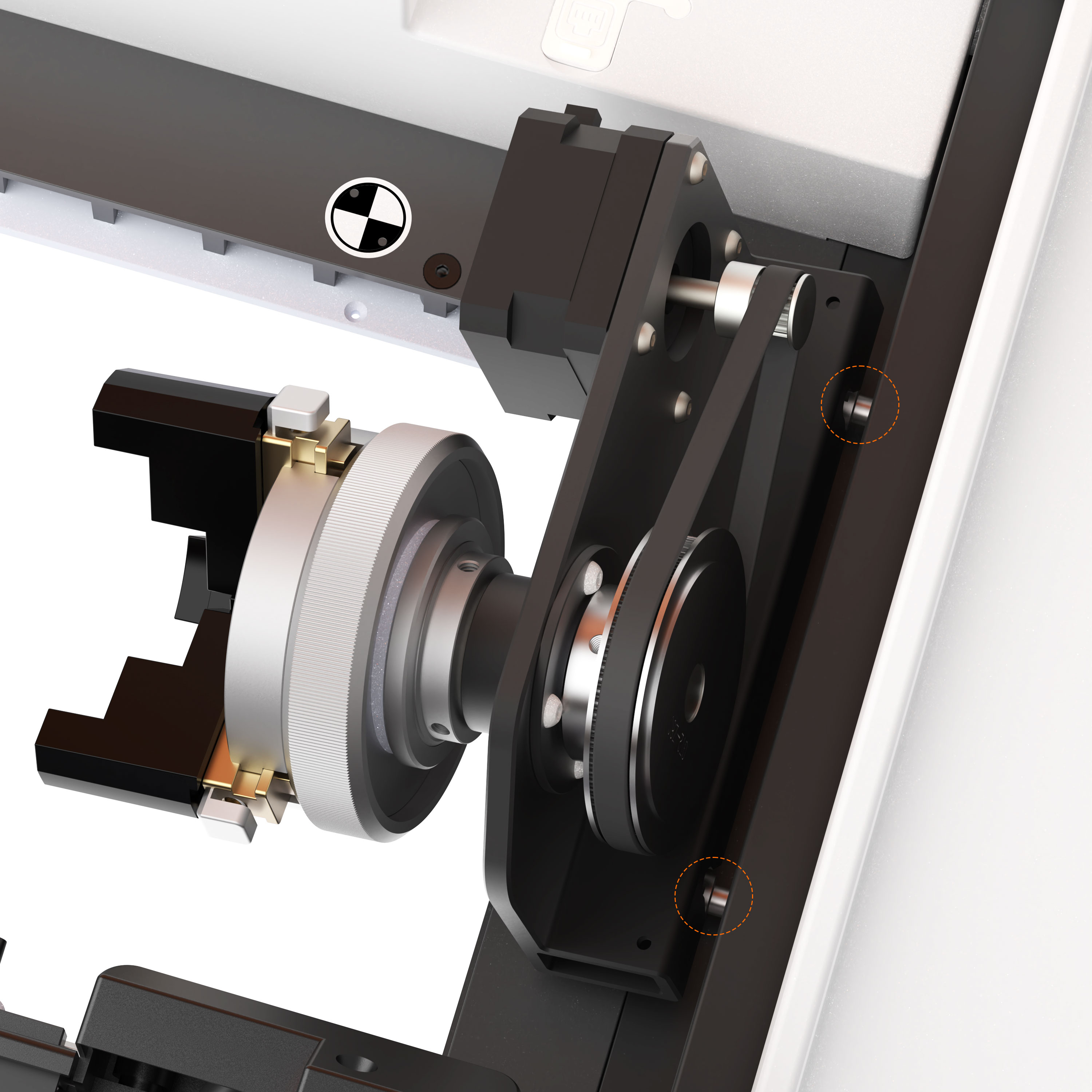

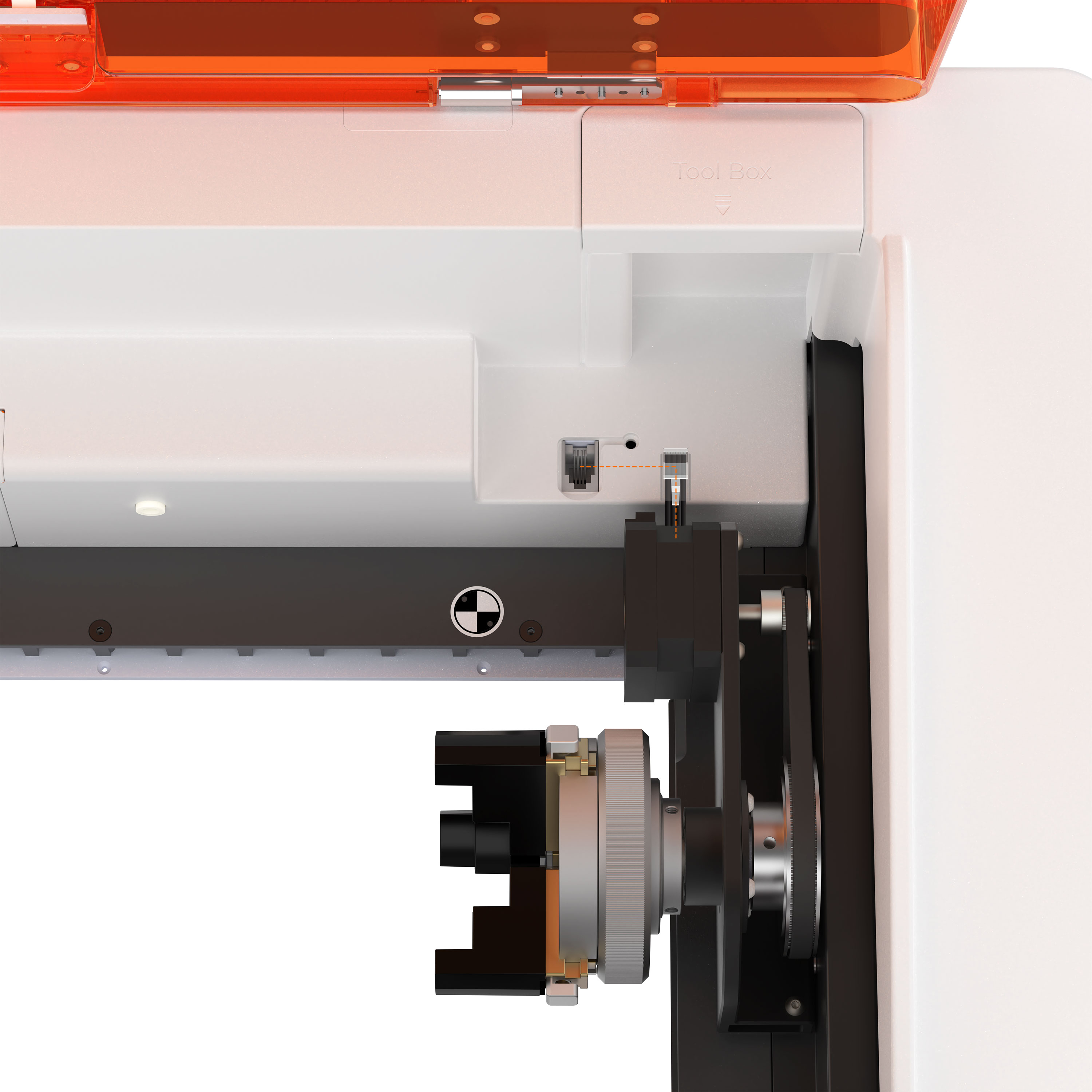

连接位特写：
将 X-A 线插入拓展接口。

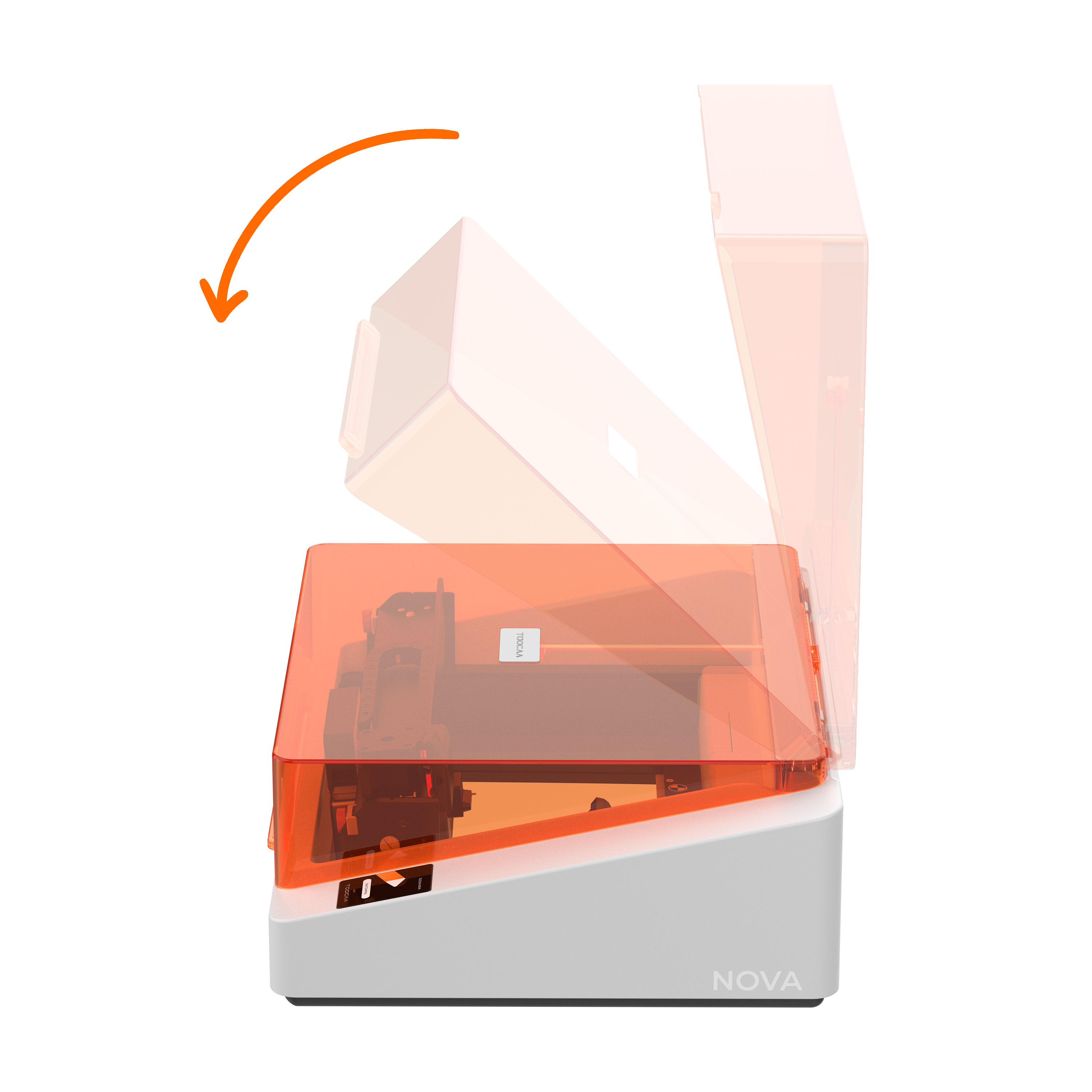

关闭上盖。
TOOCAA Studio & TOOCAA NOVA Rotary 使用教程
启动 TOOCAA NOVA，并打开 TOOCAA Studio。

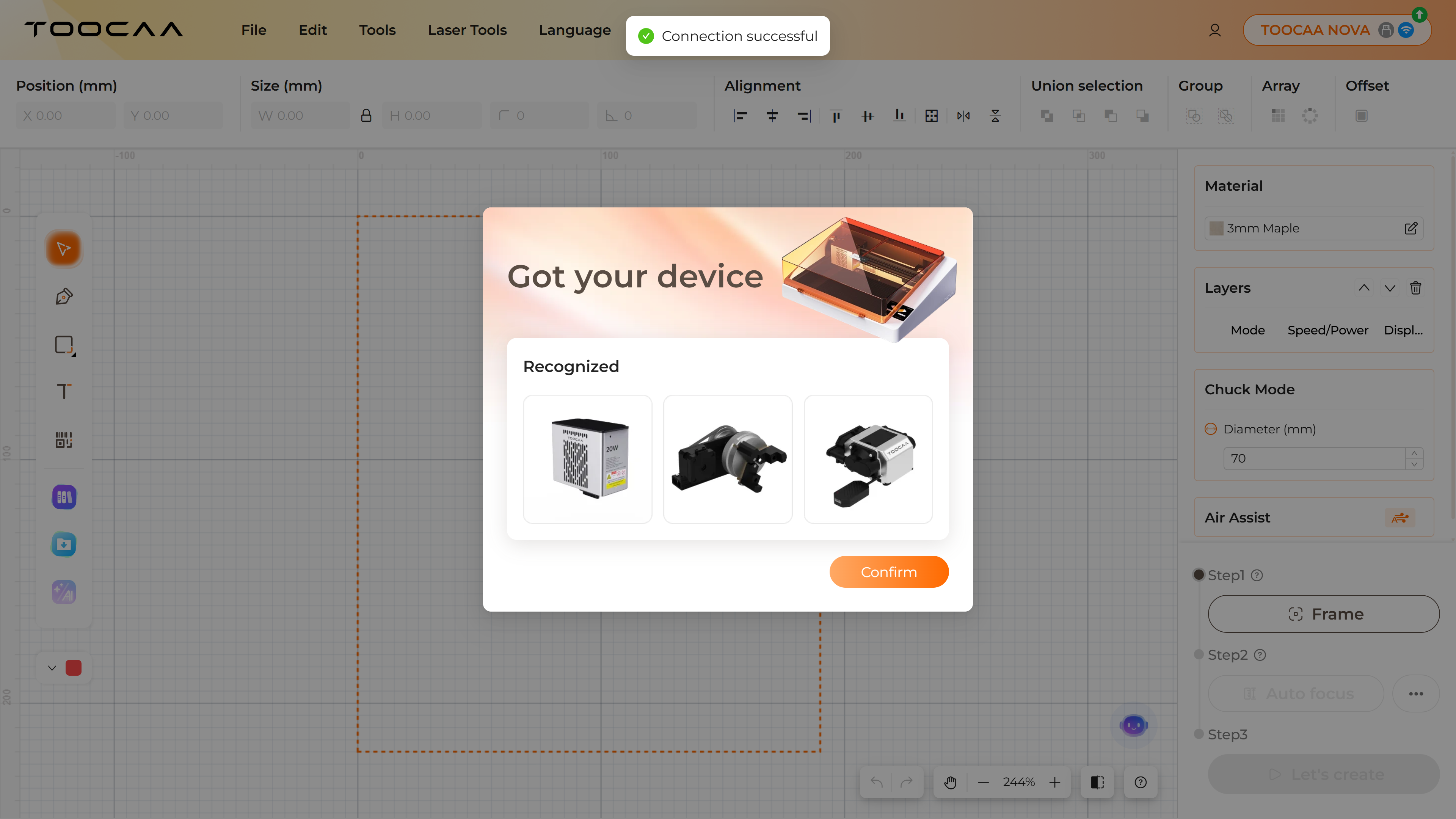

正确连接设备后，界面将显示当前已连接的配件。

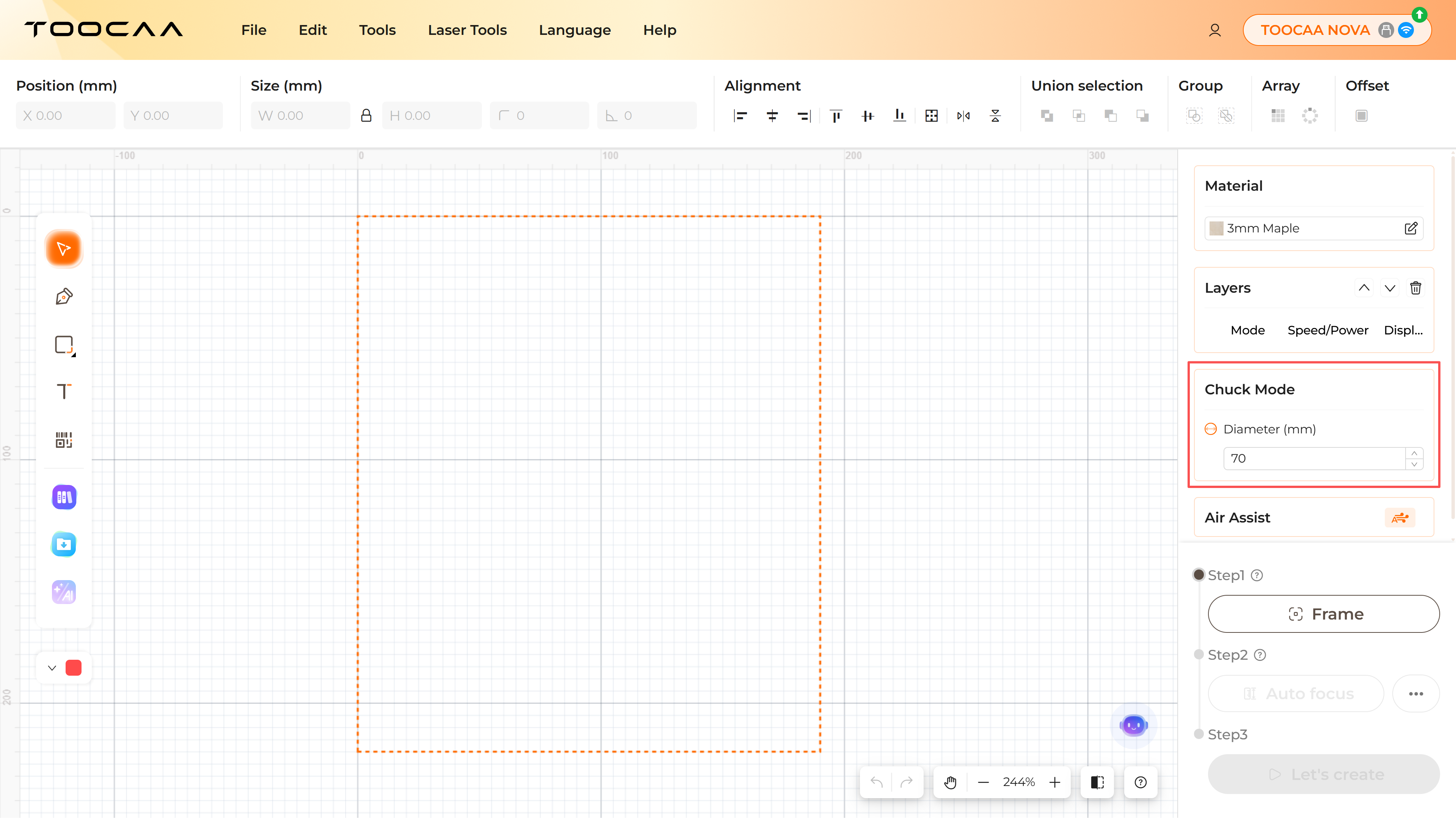

输入 物体直径。
在画布内完成创作后，执行 走边框（Frame） 操作，确认加工区域位于耗材上，避免激光打穿机器。
根据材料硬度选择对焦方式：
- 硬质材料：自动对焦
- 软质材料：手动调整激光头高度进行对焦
对焦完成后，即可开始加工。
常见问题解答（FAQ）
1. 旋转配件不旋转或旋转不规律
- 确保机器与 X/Z 轴连接正确。
- 检查 TOOCAA Studio 中填写的 耗材直径参数 是否正确。
- 若确认连接与参数均无误仍异常，请联系 TOOCAA 售后技术支持：
support@elecfreaks.com
2. 拓展夹爪 / 卡盘卡针无法插入
请适当调节卡盘旋钮的松紧度后再尝试插入。
3. 如何使用游标卡尺？
如对游标卡尺读数方式有疑问，请参考以下教学文档：
https://en.wikipedia.org/wiki/Vernier_scale
